PMD 源码阅读（3）— 规则检查

软件工程
548 字
源码阅读质量控制
PMD 使用内置的编码规则对代码进行静态检查，它通过 JavaCC 和 JJTree 得到代码的抽象语法树（AST），然后对语法树的节点进行检查。

注：本文研究的 PMD 版本是 5.5.2 ，使用的根据代码自动生成类图的工具为 Eclipse 插件 AmaterasUML。

1. 程序入口

我们选择从命令行开始执行，程序入口为 pmd-core 子项目的 net.sourceforge.pmd.PMD 类中的 main 方法。经过一系列跳转之后，我们来到了 SourceCodeProcessor 的 processSource 方法。parse 方法将一个代码文件作为一个节点，然后使用 RuleSets 的 apply 方法对该节点进行检查。

java
//SourceCodeProcessor 的 processSource 方法（删除部分无关代码）
    private void processSource(Reader sourceCode, RuleSets ruleSets, RuleContext ctx) {
        LanguageVersion languageVersion = ctx.getLanguageVersion();
        Parser parser = PMD.parserFor(languageVersion, configuration);

        Node rootNode = parse(ctx, sourceCode, parser);
        Language language = languageVersion.getLanguage();

        List<Node> acus = Collections.singletonList(rootNode);
        ruleSets.apply(acus, ctx, language);
    }
//SourceCodeProcessor 的 processSource 方法（删除部分无关代码）
    private void processSource(Reader sourceCode, RuleSets ruleSets, RuleContext ctx) {
        LanguageVersion languageVersion = ctx.getLanguageVersion();
        Parser parser = PMD.parserFor(languageVersion, configuration);

        Node rootNode = parse(ctx, sourceCode, parser);
        Language language = languageVersion.getLanguage();

        List<Node> acus = Collections.singletonList(rootNode);
        ruleSets.apply(acus, ctx, language);
    }

RuleSets 的 apply 方法会调用 RuleSets 中每个 RuleSet 的 apply 方法，RuleSet 的 apply 方法又会调用 RuleSet 中每个 Rule 的 apply 方法。Rule 的 apply 方法如下：

java
void apply(List<? extends Node> nodes, RuleContext ctx);
void apply(List<? extends Node> nodes, RuleContext ctx);

2. 规则检查

2.1 抽象语法树

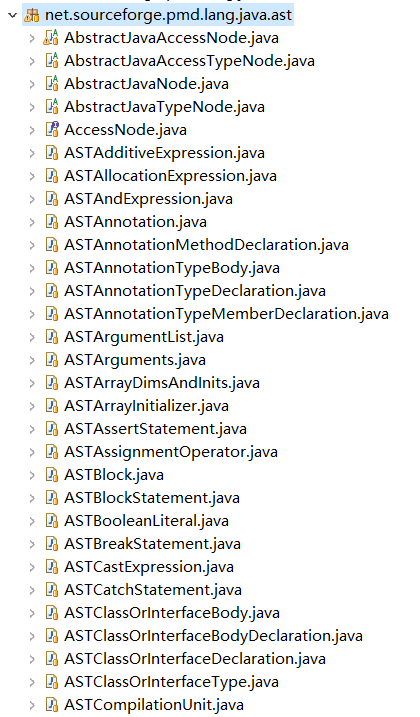

抽象语法树是源代码的抽象语法结构的树状表现形式。pmd 使用 JavaCC 和 JJTree 生成每种 Java 语言元素的节点表示。生成的代码在 net.sourceforge.pmd.lang.java.ast 包中。

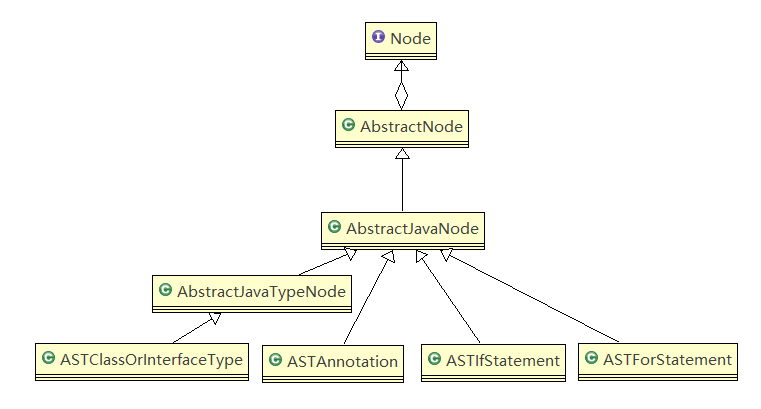

语法树节点的继承关系图如下：

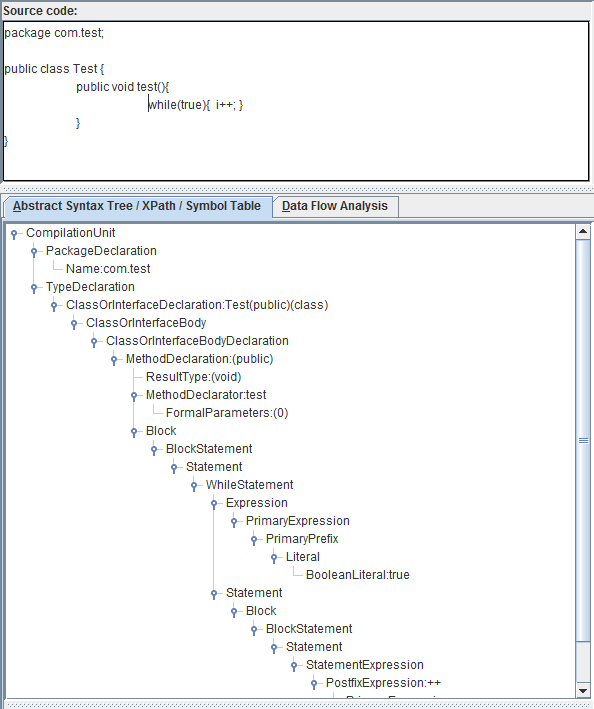

JavaCC 和 JJTree 生成的代码可以为一段 Java 代码生成对应的树结构。 我们可以运行 pmd 提供的 designer.bat 通过这个工具我们可以很直观的看到代码的树状结构。


2.2 访问者模式

JavaCC 、JJTree 的处理结果中还包含了对语法树结构进行访问的 Visitor。通过访问者模式，我们可以在遍历语法树的同时，对自己需要的节点进行处理。

java
public interface JavaParserVisitor
{
  public Object visit(ASTCompilationUnit node, Object data);
  public Object visit(ASTPackageDeclaration node, Object data);
  public Object visit(ASTImportDeclaration node, Object data);
  public Object visit(ASTTypeDeclaration node, Object data);
  public Object visit(ASTClassOrInterfaceDeclaration node, Object data);
  public Object visit(ASTExtendsList node, Object data);
  public Object visit(ASTImplementsList node, Object data);
  public Object visit(ASTEnumDeclaration node, Object data);
  public Object visit(ASTEnumBody node, Object data);
  public Object visit(ASTEnumConstant node, Object data);
  public Object visit(ASTTypeParameters node, Object data);
  public Object visit(ASTTypeParameter node, Object data);
  public Object visit(ASTTypeBound node, Object data);
  public Object visit(ASTClassOrInterfaceBody node, Object data);
  public Object visit(ASTClassOrInterfaceBodyDeclaration node, Object data);
  public Object visit(ASTFieldDeclaration node, Object data);
  public Object visit(ASTVariableDeclarator node, Object data);
  //以下省略
}
public interface JavaParserVisitor
{
  public Object visit(ASTCompilationUnit node, Object data);
  public Object visit(ASTPackageDeclaration node, Object data);
  public Object visit(ASTImportDeclaration node, Object data);
  public Object visit(ASTTypeDeclaration node, Object data);
  public Object visit(ASTClassOrInterfaceDeclaration node, Object data);
  public Object visit(ASTExtendsList node, Object data);
  public Object visit(ASTImplementsList node, Object data);
  public Object visit(ASTEnumDeclaration node, Object data);
  public Object visit(ASTEnumBody node, Object data);
  public Object visit(ASTEnumConstant node, Object data);
  public Object visit(ASTTypeParameters node, Object data);
  public Object visit(ASTTypeParameter node, Object data);
  public Object visit(ASTTypeBound node, Object data);
  public Object visit(ASTClassOrInterfaceBody node, Object data);
  public Object visit(ASTClassOrInterfaceBodyDeclaration node, Object data);
  public Object visit(ASTFieldDeclaration node, Object data);
  public Object visit(ASTVariableDeclarator node, Object data);
  //以下省略
}

2.3 规则与规则集

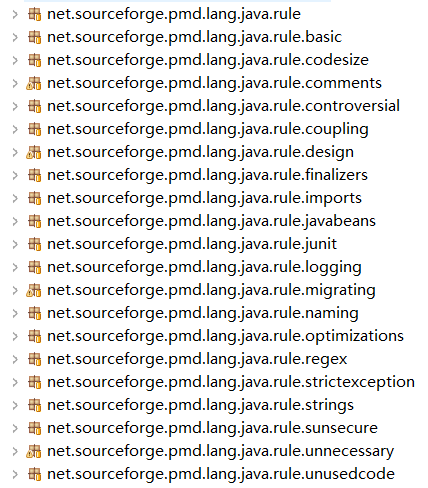

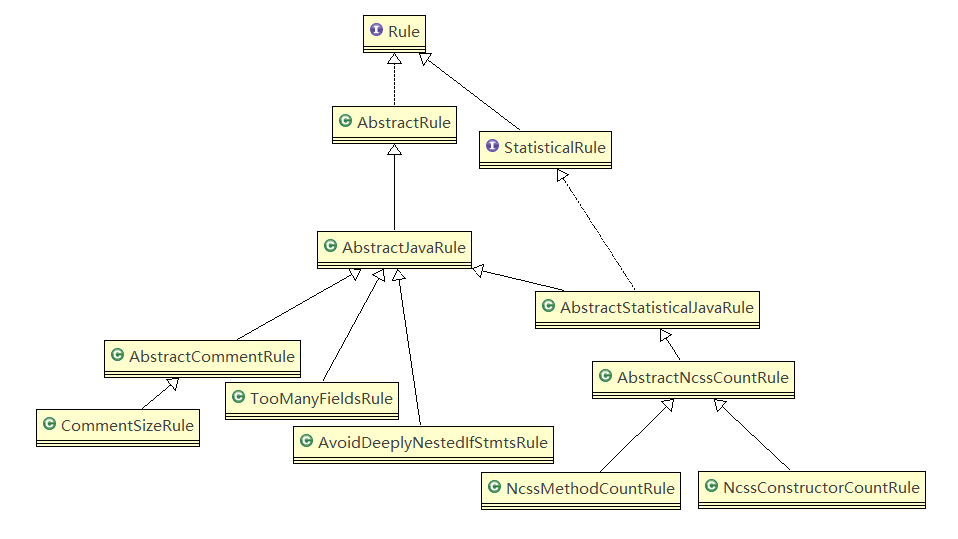

PMD 中定义了大量的规则，继承关系图如下：


AbstractJavaRule 的 applyRule 方法：

java
public void apply(List<? extends Node> nodes, RuleContext ctx) {
        visitAll(nodes, ctx);
    }
public void apply(List<? extends Node> nodes, RuleContext ctx) {
        visitAll(nodes, ctx);
    }

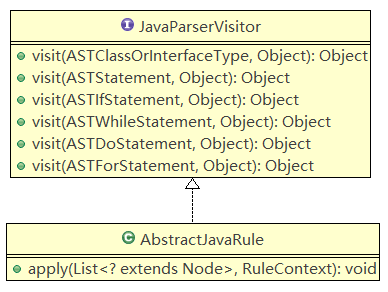

AbstractJavaRule 中实现了 JavaParserVistor 接口，因此 PMD 中每个规则都是一个 Visitor，这些 Visitor 通过重写各种 visit 方法访问自己的关注的语法元素，并对其进行检查。


我们以 AvoidDollarSignsRule 为例：

java
public class AvoidDollarSignsRule extends AbstractJavaRule {

    public Object visit(ASTClassOrInterfaceDeclaration node, Object data) {
        if (node.getImage().indexOf('

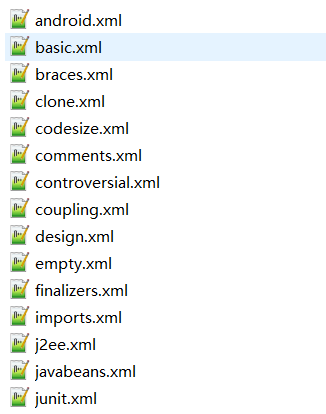

规则集，顾名思义就是规则的集合，它以 xml 的形式存储了归属于同一类的规则，这些 xml 文件被放在 resource 目录中。

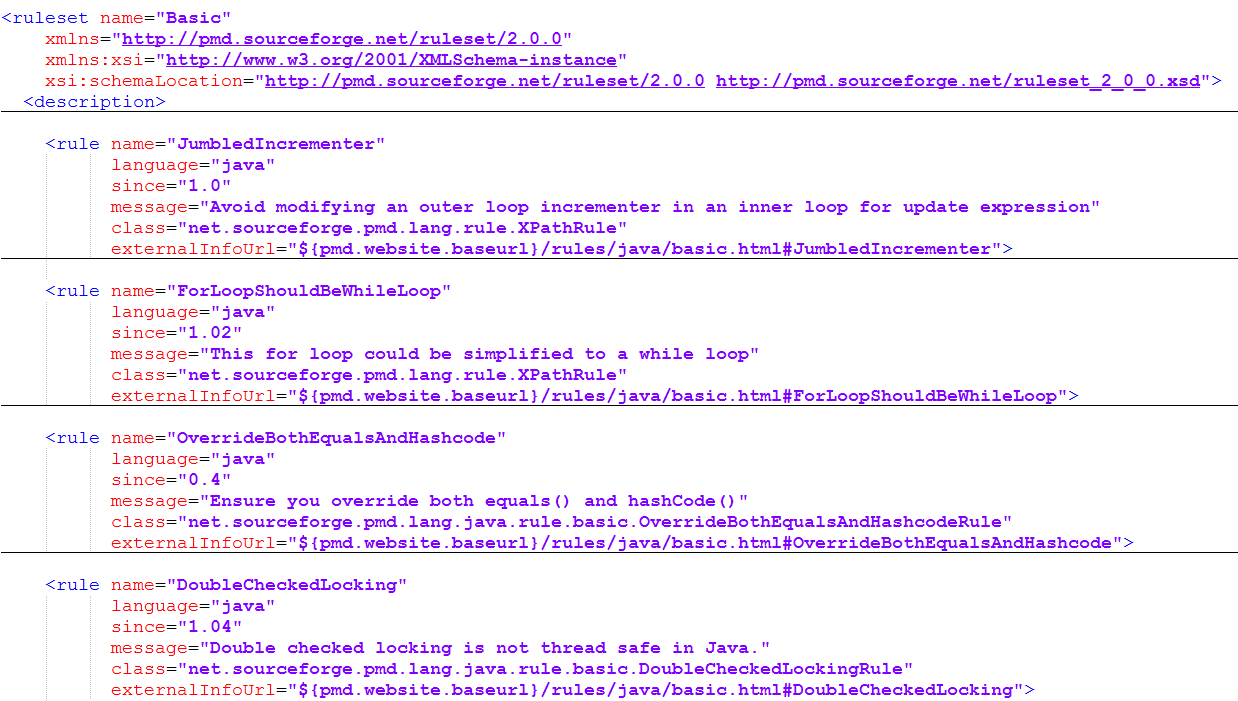

以 basic.xml 为例，文件内容如下：







3. 输出结果


与 CPD 类似，PMD 也定义了多个 Render 以不同的格式进行输出，这里就不详细说明了。
) != -1) {
            addViolation(data, node);
            return data;
        }
        return super.visit(node, data);
    }

    public Object visit(ASTVariableDeclaratorId node, Object data) {
        if (node.getImage().indexOf('

规则集，顾名思义就是规则的集合，它以 xml 的形式存储了归属于同一类的规则，这些 xml 文件被放在 resource 目录中。







以 basic.xml 为例，文件内容如下：







3. 输出结果


与 CPD 类似，PMD 也定义了多个 Render 以不同的格式进行输出，这里就不详细说明了。
) != -1) {
            addViolation(data, node);
            return data;
        }
        return super.visit(node, data);
    }

    public Object visit(ASTMethodDeclarator node, Object data) {
        if (node.getImage().indexOf('

规则集，顾名思义就是规则的集合，它以 xml 的形式存储了归属于同一类的规则，这些 xml 文件被放在 resource 目录中。







以 basic.xml 为例，文件内容如下：







3. 输出结果


与 CPD 类似，PMD 也定义了多个 Render 以不同的格式进行输出，这里就不详细说明了。
) != -1) {
            addViolation(data, node);
            return data;
        }
        return super.visit(node, data);
    }

}
public class AvoidDollarSignsRule extends AbstractJavaRule {

    public Object visit(ASTClassOrInterfaceDeclaration node, Object data) {
        if (node.getImage().indexOf('

规则集，顾名思义就是规则的集合，它以 xml 的形式存储了归属于同一类的规则，这些 xml 文件被放在 resource 目录中。







以 basic.xml 为例，文件内容如下：







3. 输出结果


与 CPD 类似，PMD 也定义了多个 Render 以不同的格式进行输出，这里就不详细说明了。
) != -1) {
            addViolation(data, node);
            return data;
        }
        return super.visit(node, data);
    }

    public Object visit(ASTVariableDeclaratorId node, Object data) {
        if (node.getImage().indexOf('

规则集，顾名思义就是规则的集合，它以 xml 的形式存储了归属于同一类的规则，这些 xml 文件被放在 resource 目录中。







以 basic.xml 为例，文件内容如下：







3. 输出结果


与 CPD 类似，PMD 也定义了多个 Render 以不同的格式进行输出，这里就不详细说明了。
) != -1) {
            addViolation(data, node);
            return data;
        }
        return super.visit(node, data);
    }

    public Object visit(ASTMethodDeclarator node, Object data) {
        if (node.getImage().indexOf('

规则集，顾名思义就是规则的集合，它以 xml 的形式存储了归属于同一类的规则，这些 xml 文件被放在 resource 目录中。







以 basic.xml 为例，文件内容如下：







3. 输出结果


与 CPD 类似，PMD 也定义了多个 Render 以不同的格式进行输出，这里就不详细说明了。
) != -1) {
            addViolation(data, node);
            return data;
        }
        return super.visit(node, data);
    }

}

规则集，顾名思义就是规则的集合，它以 xml 的形式存储了归属于同一类的规则，这些 xml 文件被放在 resource 目录中。


以 basic.xml 为例，文件内容如下：


3. 输出结果

与 CPD 类似，PMD 也定义了多个 Render 以不同的格式进行输出，这里就不详细说明了。
